Здания КРУЭ и ОПУ подстанций: почему нужен сетчатый купол на башнях — в Санкт-Петербурге

Крупные здания подстанций — КРУЭ, ОПУ, релейные щитовые — достигают габаритов 120×22×16 м. Нагружать кровлю защитными конструкциями нельзя: покрытие не рассчитано на дополнительную распределённую нагрузку от каркаса и сетки. Консольные стойки, защемлённые в перекрытие или фундамент, при пролёте 22 м требуют неоправданно мощного сечения и создают изгибающие моменты, которые передаются на здание. Решение — независимый сетчатый купол на шести решётчатых башнях высотой около 23 м, который не касается здания и перекрывает весь объём, а по периметру дополняется противоосколочной стенкой из ФБС.

Почему кровлю не нагружают и почему консольные стойки не работают на пролётах 22 м

Здание КРУЭ или ОПУ шириной 22 м и длиной до 120 м — это капитальное сооружение с несущими конструкциями, рассчитанными только на собственные нагрузки: снег, ветер, обслуживание. Дополнительное размещение по кровле каркаса, тросов и полимерной сети создаёт распределённую нагрузку, которая не была заложена в проект. Даже при малом весе сетки накопление наледи, монтажные воздействия и динамика от порывов ветра могут превысить допустимые значения.

Консольные стойки, устанавливаемые на кровле или по периметру с вылетом внутрь, на пролёте 22 м создают огромный изгибающий момент: вылет 11 м от опоры требует сечения трубы или балки, которое становится нецелесообразным по металлоёмкости и монтажу. Кроме того, момент передаётся на здание — это опасно для узлов опирания и может привести к локальным повреждениям. Поэтому для крупных зданий используется схема с независимыми опорами: башни стоят на собственных фундаментах вне контура здания, а сетчатое покрытие перекрывает объём без передачи нагрузок на кровлю.

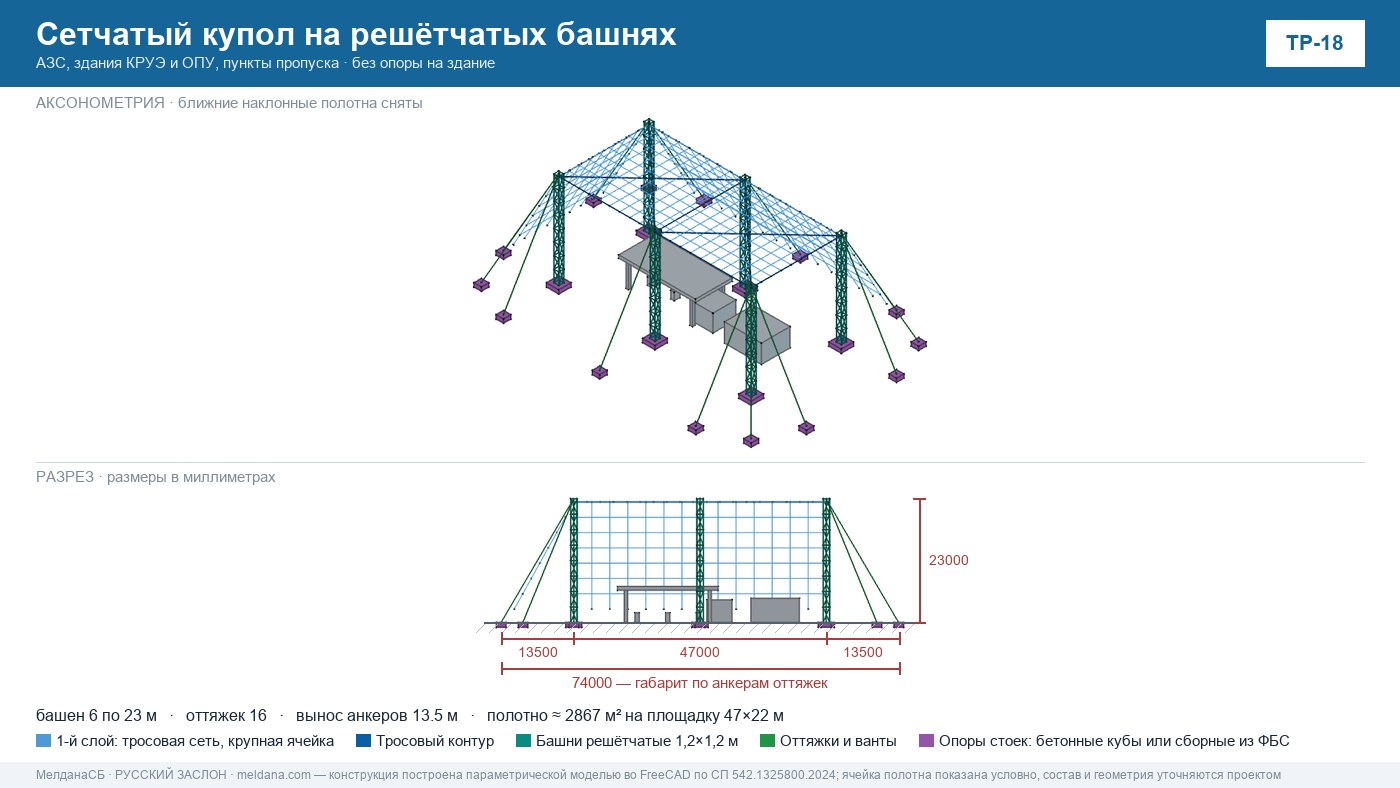

Геометрия купола: шесть башен, 16 оттяжек, анкерные фундаменты

Типовая геометрия для зданий подстанций до 120×22×16 м — сетчатый купол на шести решётчатых башнях. Каждая башня имеет сечение 1,2×1,2 м и высоту около 23 м, что обеспечивает запас над верхней отметкой здания. Пространственная жёсткость достигается 16 оттяжками, закреплёнными на анкерные фундаменты. Такая схема воспринимает ветровые нагрузки без опирания на здание.

Между башнями натягивается тросовая система, по которой раскладывается полимерная сеть. Полотно не создаёт сплошной парусности: ячейка пропускает воздух, что снижает ветровое давление. Конструкция относится к отраслевой практике оперативной защиты инфраструктуры; при необходимости на её основе разрабатывается проект по СП 542.1325800.2024 с учётом назначенного заказчиком уровня защиты.

Противоосколочная стенка по периметру

Сам по себе купол защищает верхнюю полусферу: перехватывает падающие БПЛА малого класса и гасит осколки, летящие сверху. Однако боковая полусфера остаётся открытой, особенно при подрыве на небольшой высоте или на земле. Для этого по периметру здания устраивается противоосколочная стенка из блоков ФБС 24.4.6 или 12.4.6 с перевязкой на цементно-песчаном растворе. Стенка имеет высоту, достаточную для перекрытия цокольной и оконной зон, а также вентиляционных проёмов (при их наличии устраиваются защищённые решётки).

Совместно с куполом стенка образует замкнутый контур, который защищает от вторичных поражающих факторов сбоку и сверху. Нагрузки на само здание при этом не передаются: стенка стоит на собственном основании — существующем твёрдом покрытии или щебёночной подсыпке.

Размещение башен с учётом ОРУ и проездов

При расстановке шести башен учитывается планировка площадки: открытое распределительное устройство (ОРУ), кабельные эстакады, проезды для пожарной техники. Согласно СП 542.1325800.2024 (п. 4.5), проезд пожарной техники не перекрывается. Поэтому башни размещаются вне дорог и противопожарных разрывов, а оттяжки не пересекают траекторию движения спецтехники.

Важно выдержать безопасные расстояния до токоведущих частей ОРУ. Решётчатые башни заземляются и не создают экранирующих помех, но их размещение согласовывается с технологическим регламентом подстанции. Для объектов в Санкт-Петербурге специалисты МелданаСБ проводят предварительное обследование и определяют оптимальную схему расстановки башен без остановки работы подстанции.

Электробезопасность и молниезащита

Металлические башни купола являются естественными молниеприёмниками. По СП 542.1325800.2024 (п. 9.6) молниезащита защитных ограждающих конструкций обязательна. Каждая башня соединяется с контуром заземления подстанции, а тросовая система — с башнями, что исключает наведённые потенциалы и обеспечивает стекание тока молнии в землю.

Дополнительно проверяется отсутствие касаний сетки к токоведущим частям и заземлённым элементам, чтобы избежать коротких замыканий. Все соединения выполняются сваркой или болтовыми зажимами, устойчивыми к коррозии.

Стоимость: купол по проекту, вес металла определяет цену

Сетчатый купол на башнях (типовое решение ТР-18) рассчитывается по проекту, так как каждый объект имеет индивидуальные габариты, планировку и требования. Основной параметр, влияющий на смету, — масса металла решётчатых башен. Сечение 1,2×1,2 м и высота 23 м дают значительный вес, который зависит от шага решётки, толщины уголков и труб. К этому добавляются 16 оттяжек с анкерными фундаментами, тросовая система, полотно сетки и монтажные работы.

Для ориентира по смежным позициям прайса ЗАСЛОН v9.1 (с НДС 22%, под ключ): полотно ЗОК — 895 руб/м² (сетка + монтаж), стенка из ФБС — 8 753 руб. за блок с устройством, габион 2×1×1 с монтажом — 15 990 руб., коридор над дорогой шириной 12 м — около 36 400 руб. за погонный метр. Купол на башнях и тепловая маскировка (ТР-21) — по проекту. Точная стоимость определяется после обследования, расчёта нагрузок и выбора уровня защиты по СП 542.

Частые вопросы

Для защиты зданий КРУЭ, ОПУ и РЩ в Санкт-Петербурге МелданаСБ предлагает полный цикл: обследование, проектирование, поставку материалов ЗАСЛОН и монтаж с исполнительной документацией. Ознакомьтесь с продукцией ЗОК ЗАСЛОН, воспользуйтесь онлайн-калькулятором ЗОК или изучите типовые решения ЗОК, включая купол на башнях ТР-18.
