Защита кустовой площадки скважин, ДНС и УПН от дронов в Санкт-Петербурге

Кустовая площадка скважин, ДНС, УПН или УКПГ — это устьевая арматура, замерная установка, сепараторы, печи нагрева и факельная система на одной территории. Остановка любого из этих элементов останавливает добычу, подготовку или сброс газа. Поэтому защита в Санкт-Петербурге должна решаться не как монтаж сетки, а как инженерный барьер, совместимый с ремонтом скважин и не нарушающий взрывопожарные требования.

Почему кустовая площадка, ДНС и УПН уязвимы как единый технологический узел

Главный риск для куста — не только прямое попадание в скважину, а повреждение связки оборудования. Удар по замерной установке срывает учёт и управление потоком, повреждение сепаратора останавливает подготовку нефти, а разгерметизация печи нагрева создаёт пожарную угрозу в зоне, где уже есть факельная система. Одна пробоина в обвязке заставляет глушить скважины и выводить куст из эксплуатации на неопределённый срок.

Физический барьер здесь работает не как точечная защита, а как внешний контур, который не допускает подлёт к технологическим позициям. Для этого мы проектируем тросовую систему на независимых мачтах — она не опирается на оборудование, не передаёт удары на устьевую арматуру и позволяет сохранить проезд пожарной и аварийной техники к узлу аварийного отключения.

Что изменил Указ № 604 и почему это касается Санкт-Петербурга

Указ Президента РФ от 24.08.2026 № 604 «О мерах по обеспечению безопасности объектов критической инфраструктуры Российской Федерации» ввёл механизм временного управления имуществом, если меры против БПЛА не приняты или признаны неэффективными. Для объектов ТЭК это прямо соотносится с ФЗ-256 «О безопасности объектов ТЭК», ст. 6.1 которого даёт право пресекать БПЛА, и с ПП РФ № 1046.

Статья 217.1 УК РФ добавляет ответственность за нарушение требований безопасности объектов ТЭК. Поэтому для кустовой площадки в Санкт-Петербурге недостаточно «натянуть сетку». Нужен проект по СП 542, совместимый с регламентом КРС и глушения скважин.

Конструктивное решение ЗОК ЗАСЛОН для куста: разрыв под КРС и негорючие полотна

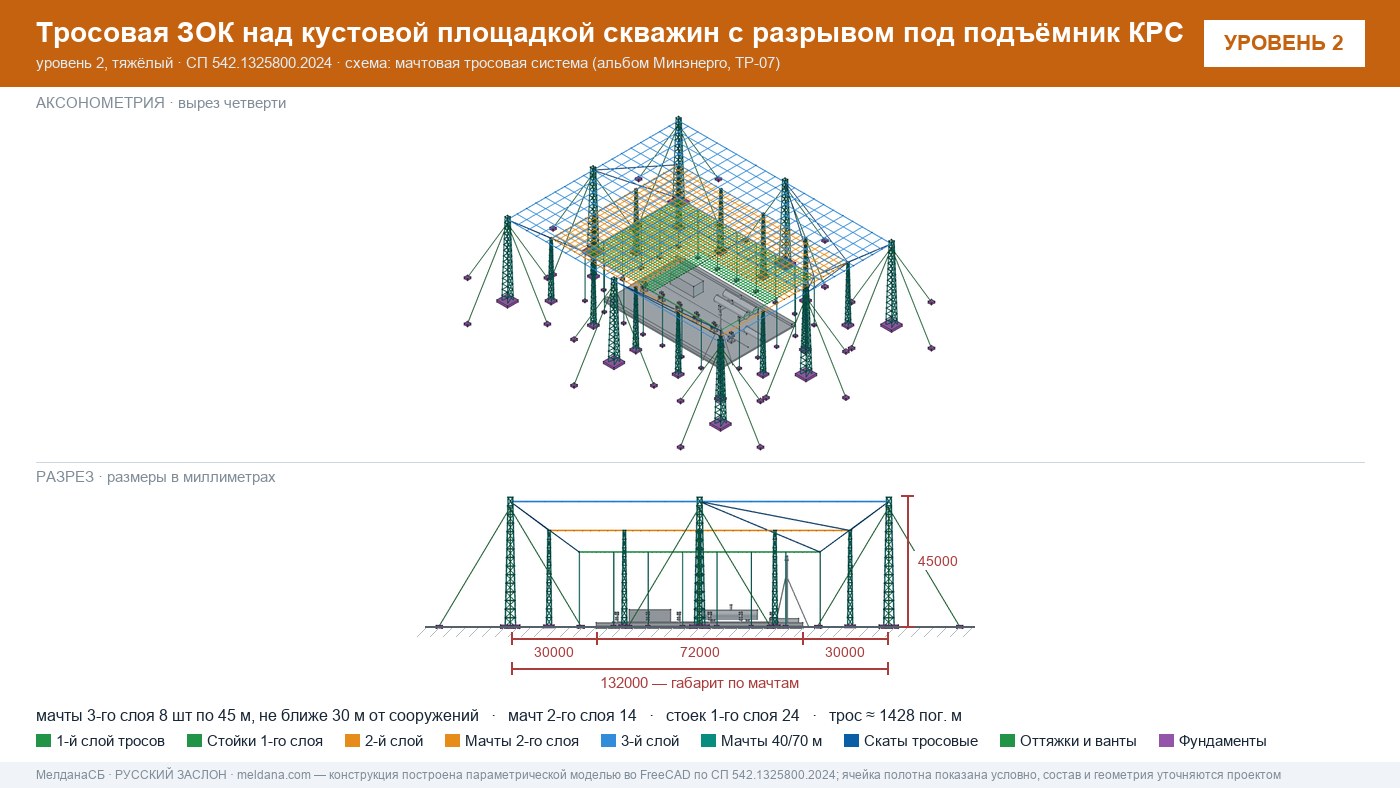

Привязку ЗОК к кустовой площадке начинаем не с площади сетки, а с карты ремонтных зон. Ключевой инженерный узел — верхний контур разрывается над зоной подъёмника КРС и над мачтой агрегата. Если этого не сделать, барьер заблокирует подъём трубы, замену глубинного насоса и глушение скважины. Поэтому над ремонтной зоной контур не заводится: формируется технологический разрыв, через который работает агрегат, а по периметру разрыва при необходимости ставится съёмный экран или цепная завеса из негорючего материала.

Факельный ствол и свеча рассеивания в контур не заводятся. Отступ от них назначается расчётом теплового воздействия, а не принимается по умолчанию. Проезды пожарной и аварийной техники сохраняются по СП 542 п. 4.5, доступ к запорной арматуре и узлу аварийного отключения остаётся свободным.

Для куста мы используем типовые решения ТР-07 (мачтовая тросовая система), ТР-09, ТР-13 и ТР-10. Стойки — сталь 09Г2С с горячим цинкованием, улавливающая сетка Сеть-М 80×100 мм Ø3,7 по ГОСТ Р 51285, кровельная Контур-М с тросом Ø4, несущие тросы Ø6/8/12/16, винтовые сваи Ø76. Сетка поглощает около 1 % энергии удара — основное гасят тросы, поэтому «просто сетка» не работает. В зонах высокого напряжения применяем диэлектрическое исполнение ЗАСЛОН-Д: СВМПЭ и стеклопластик вместо стальных элементов.

Для базового сценария считаем кинетику БПЛА 12 кг на 300 км/ч: энергия удара 41,7 кДж, расчётная сила 116,7 кН при γf = 1,4. Для среднего класса — 150 кг на 50 м/с, энергия 187 кДж. Отступ от объекта — не менее 1,5 м по горизонтали и 2,0 м выше конька по СП 542 п. 10.5. Там, где проёмы и ворота входят в контур, их закрываем экранами и цепными завесами по п. 9.5.4.

Экономика защиты фонда скважин: что даёт установка ЗОК на кусте

Прямой ущерб от остановки куста — это не только потеря суточной добычи, но и стоимость глушения, вызова бригады КРС, простоя подготовки и восстановления обвязки. Если повреждена замерная установка или сепаратор, куст переводится в режим аварийной остановки; если задета устьевая арматура — растут риски выброса и пожара в зоне факельной системы.

Физический барьер ЗОК ЗАСЛОН снижает вероятность остановки добычи из-за одиночного БПЛА. Он не заменяет режимные меры, но закрывает уязвимость внешнего подлёта к технологическому оборудованию. При этом конструкция рассчитывается так, чтобы не увеличивать простои: ремонт скважин и работа агрегата КРС остаются возможными благодаря разрывам верхнего контура, а монтаж ведётся на собственных винтовых сваях без вскрытия площадки и остановки добычи.

Уровни защиты и цена проектирования

Уровень защиты назначается по СП 542.1325800.2024 (табл. 6.1 и 6.2) — по расчётной угрозе для объекта, а не по желанию заказчика. В таблице — цена проектирования за 1 м² площади объекта по полу: площадь считается по пятну застройки в плане, как на поэтажном плане, а не по площади полотна сетки — полотна на конструкции всегда больше, потому что оно идёт по верху и по бокам с отступом.

В проектирование входят обследование и обмеры, аудит уязвимости объекта от БПЛА, проект по СП 542 с разделом «Конструктивные решения», поверочные расчёты и ППР. Строительно-монтажные работы, оборудование и материалы ЗАСЛОН в эту цену не входят: смета на монтаж выдаётся по результатам проекта, когда известны фактические конструкции, грунты и стеснённость площадки. Ориентировочный бюджет всей конструкции можно прикинуть в калькуляторе ЗОК.

Порядок работ: без остановки добычи и блокировки ремонта

Мы проектируем и производим ЗОК ЗАСЛОН, поэтому последовательность не привязана к срокам стороннего поставщика. Начинаем с обследования и обмеров, аудита уязвимости, затем готовим проект по СП 542 с разделом КР. Поверочные расчёты обязательны: независимый ЗОК на собственных фундаментах не опирается на объект, но для существующих несущих конструкций при необходимости учитываем требования ГОСТ 31937.

Монтаж выполняется по периметру, не перекрывая проезды пожарной и аварийной техники. Верхний контур над зоной подъёмника КРС и над мачтой агрегата остаётся разомкнутым, поэтому регламент ремонта скважин и глушения не меняется. Молниезащита ЗОК выполняется по п. 9.6, факельный ствол остаётся за контуром. Завершаем работу исполнительной документацией и паспортом ЗОК.

Другие объекты из перечня Указа № 604

Указ называет объекты критической инфраструктуры одним списком, но конструкция защиты у каждого своя — площадка, ограничения и цена разные:

• Указ № 604: перечень объектов и что делать владельцу
• железнодорожная станция и сортировочный парк
• локомотивное и вагонное депо
• железнодорожная наливная эстакада
• портовый терминал и причал
• аэропорт: терминал, УВД, склад ГСМ
• транспортно-логистический комплекс
• тяговая подстанция и пост ЭЦ
• ГЭС и ГАЭС
• промплощадка АЭС
• мусоросортировочный комплекс и объект ТКО
• пищевое производство

Частые вопросы

МелданаСБ проектирует и производит ЗОК ЗАСЛОН для кустовых площадок, ДНС, УПН и УКПГ. Для Санкт-Петербурга мы собираем проект под конкретную конфигурацию скважин и факельной системы, а не предлагаем типовой контур. Быстро оценить параметры можно в онлайн-калькуляторе ЗОК, а готовые решения для объектов добычи и подготовки — в разделе каталога ЗОК ЗАСЛОН.
