Стены из блоков ФБС для защиты от БПЛА: перевязка, отступ, вентиляция, обваловка в Санкт-Петербурге

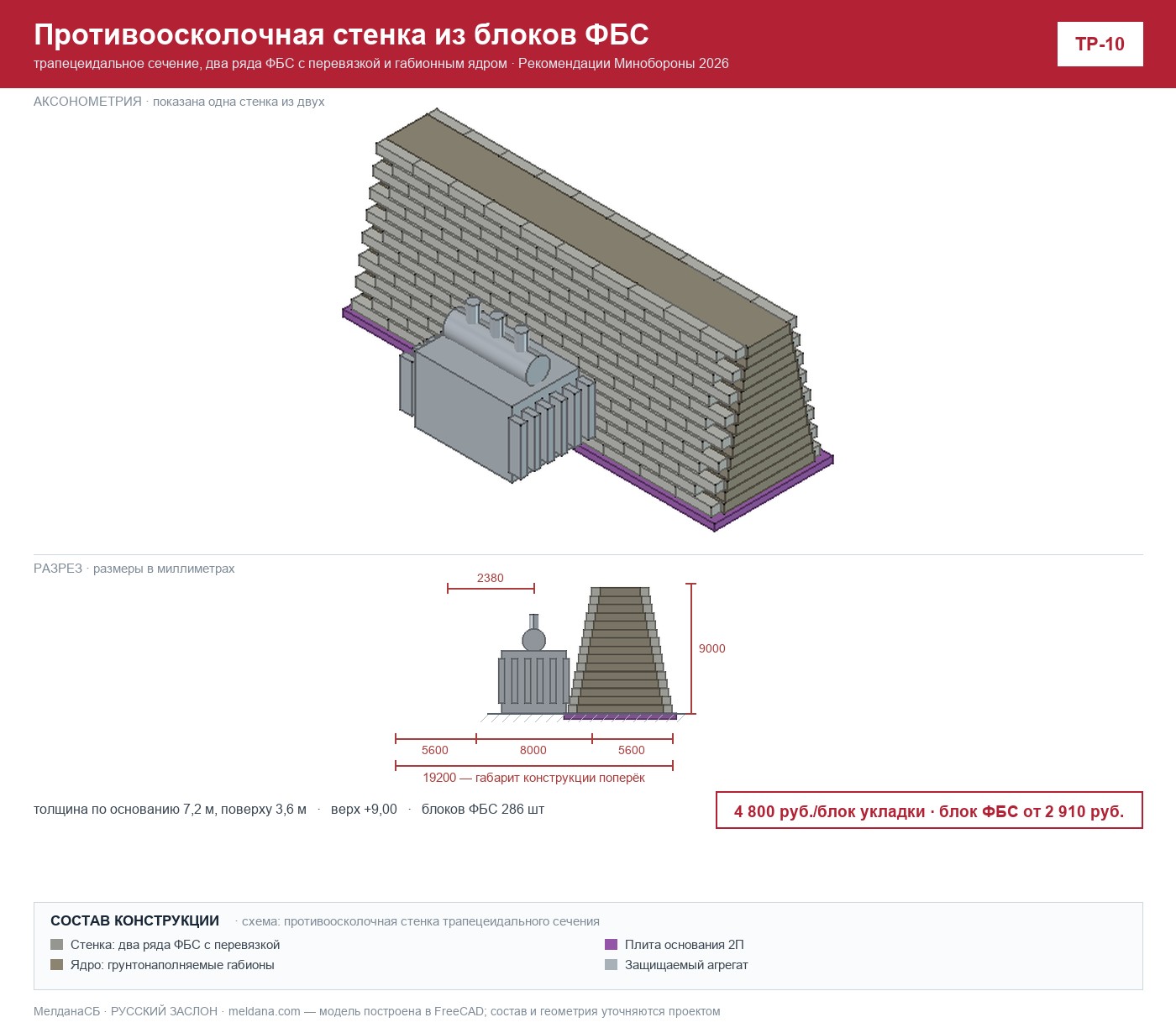

Стена из бетонных блоков ФБС — одно из наиболее быстрых типовых решений для противоосколочной обоймы вокруг трансформатора, котельной, насосной или газорегуляторного пункта. В Санкт-Петербурге такие конструкции применяются как временная и как долговременная мера пассивной защиты по СП 542.1325800.2024. Ниже — практика устройства: выбор блоков, кладка, основание, вентиляция, вход, обваловка и покрытие.
Какие блоки и почему именно 24.4.6 и 12.4.6
Основной стеновой модуль — блок ФБС 24.4.6. Он даёт достаточную массу и толщину, чтобы держать геометрию стены при ударе и не разваливаться отдельными камнями. Блок 12.4.6 — половинный модуль. Его используют в углах, на торцах, у проёмов и в местах примыкания, чтобы не резать крупный блок и не создавать длинный непрерывный шов.
- 24.4.6 — рядовая кладка основной стены.
- 12.4.6 — перевязка вертикальных швов, углы, торцы и формирование вентиляционных проёмов.
- Кладка выполняется на цементно-песчаном растворе, чтобы блоки работали как единая стенка, а не как набор отдельных камней.
Перевязка и раствор
Перевязка — это смещение вертикальных швов соседних рядов. Без неё в кладке появляется сплошной шов, по которому при подрыве сбоку или ударном воздействии блок выбивается целиком. В углах и на торцах перевязку удобно выполнять блоками 12.4.6.
Раствор заполняет горизонтальные и вертикальные стыки. Сухая укладка не допускается: отдельный блок при локальной нагрузке работает сам по себе, и стена теряет функцию противоосколочного экрана. Цементно-песчаный раствор после набора прочности фиксирует блоки и частично гасит динамическое воздействие.
Основание: почему нельзя ставить на голый грунт
Опорой для стен из ФБС служит существующее твёрдое покрытие либо подсыпка щебнем. Голый грунт опасен неравномерной осадкой, креном и раскрытием швов. После первых дождей или циклов замерзания стена может наклониться, а вентиляционные проёмы и вход — изменить геометрию.
Если твёрдого покрытия нет, подушку из щебня отсыпают и уплотняют. Подготовка основания важнее скорости: осаженная или наклонённая стена не выполняет защитную функцию и требует разборки. Между стеной и оборудованием оставляют рабочий отступ для осмотра, обслуживания и вентиляции. Проезд пожарной техники не перекрывается — это требование пункта 4.5 СП 542.1325800.2024.
Вентиляционные проёмы и отвод тепла
Глухая обойма вокруг трансформатора или котла быстро превращается в тепловую камеру. Перегрев ведёт к отключению оборудования или повреждению масляных и электрических систем. Поэтому в стенах закладываются вентиляционные проёмы.
Проёмы располагают так, чтобы исключить прямой пролёт осколка к оборудованию. Рабочий вариант — шахматное расположение проёмов или устройство козырька, затеняющего прямую линию. Для объектов в Санкт-Петербурге важно учитывать преобладающий ветер и точки выброса тепла: вытяжка не должна быть направлена в тупик или в сторону входной двери.
Защищённый вход
Дверь — самое уязвимое место в обойме. Прямой подлёт к двери или подрыв перед входной группой поражает персонал и выводит из строя коммуникации. Поэтому перед дверью устраивают Г-образный экран из ФБС и стальную раму.
Экран ставится так, чтобы человек входил с поворотом, а не по прямой. Стальная рама усиливает дверной проём, принимает нагрузку от близкого подрыва и не даёт блокам сместиться внутрь. Вход перекрывают от прямого воздействия, но сохраняют эвакуационный проход.
Обваловка мешками с песком
Снаружи стену обваловывают мешками с песком. Это дополнительный слой в нижней зоне, где наиболее вероятен контактный подрыв или разлёт осколков у земли. Обваловка гасит энергию, не даёт осколкам проходить под стеной и защищает основание от размыва.
Укладка мешков ведётся с перевязкой — как кирпичная кладка. Слой песка работает как демпфер, а сами мешки — как сменная расходная часть. При повреждении их проще заменить, чем восстанавливать бетонную стену.
Покрытие: каркас 100×100×4 с шагом до 3,5×3,5 м и сетка
Верхняя полусфера закрывается каркасом из профильной трубы 100×100×4 мм. Шаг стоек — не более 3,5×3,5 м. Это не даёт сетке провисать и сохраняет улавливающую способность. По каркасу натягивается сетчатое полотно.
Для облегчённых решений допускается каркас из бруса или бревна, но только для малых пролётов и временных схем. Во взрывопожароопасных зонах применяются только негорючие полотна — это требование пункта 9.2.3 СП 542.1325800.2024.
Восемь частых ошибок при устройстве ФБС-обоймы
| Ошибка | Чем грозит | Как правильно |
|---|---|---|
| Кладка без перевязки вертикальных швов | Появляется сплошной шов, блок выбивается целиком | Смещать швы соседних рядов, в углах и торцах использовать 12.4.6 |
| Сухая укладка без цементно-песчаного раствора | Блоки не работают вместе, стена теряет целостность | Класть на раствор, заполнять горизонтальные и вертикальные швы |
| Установка на слабый грунт без подготовки | Осадка, крен, раскрытие стыков | Использовать существующее твёрдое покрытие или подсыпку щебнем с уплотнением |
| Глухая стена без вентиляционных проёмов | Перегрев трансформатора, котла или насосной | Закладывать проёмы со смещением и козырьком, исключающим прямой пролёт осколка |
| Вход без защитного экрана | Прямой подлёт к двери, поражение персонала | Г-образный экран из ФБС перед дверью и стальная рама |
| Шаг стоек покрытия более 3,5×3,5 м | Провис сетки, снижение улавливающей способности | Каркас из профтрубы 100×100×4 с шагом не более 3,5×3,5 м |
| Отказ от обваловки у основания | Уязвимость нижнего пояса к осколкам и подрыву у земли | Обваловка мешками с песком снаружи по контуру |
| Горючее полотно покрытия во взрывопожароопасной зоне | Риск возгорания от вторичных факторов | Применять только негорючие полотна, п. 9.2.3 СП 542.1325800.2024 |
Ориентир цены
Для укрупнённой оценки по клиентскому прайсу ЗАСЛОН v9.1 под ключ с НДС 22%: стенка из блоков ФБС — 8 753 руб. за блок с устройством. Обваловка мешками с песком — укладка 3 750 руб./м³, механизированно — 1 350 руб./м³. Сетчатое полотно ЗОК — 895 руб./м² с монтажом. Точная стоимость зависит от конфигурации, объёма и состояния площадки.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Можно ли ставить стену из ФБС прямо на грунт?
Какое покрытие ставить поверх ФБС-обоймы?
Какой уровень защиты даёт стенка из ФБС?
Нужна ли молниезащита для ФБС-стены?
Можно ли использовать блоки вторичного применения?
МелданаСБ выполняет полный цикл: обследование, расчёт, проект, поставка материалов, монтаж, исполнительная документация. Работаем по всей России, есть опыт закупок по 223-ФЗ и 44-ФЗ. Гарантия на конструкции — 5 лет. Для объектов в Санкт-Петербурге возможен выезд на площадку и подготовка решения под конкретную угрозу.

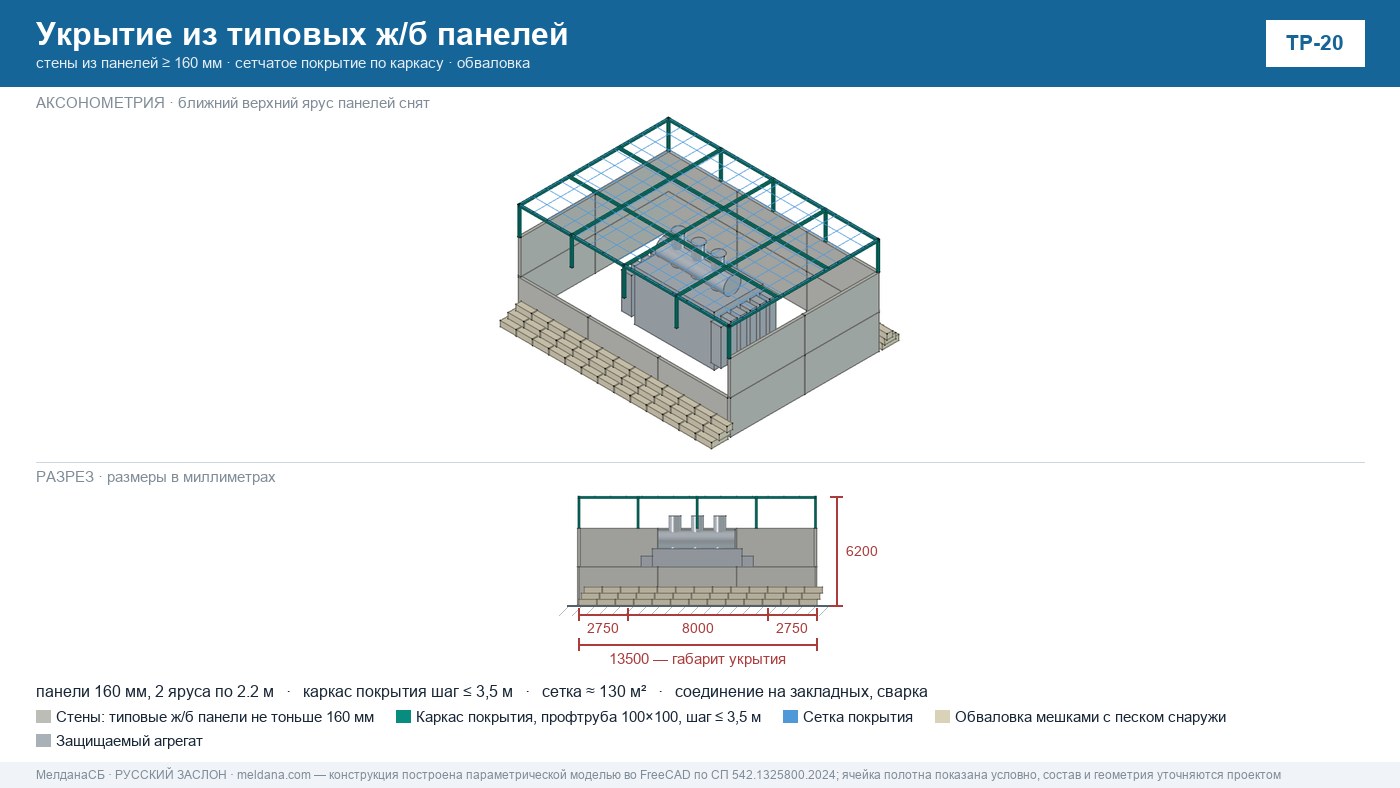

Смотрите также: ЗОК ЗАСЛОН, онлайн-калькулятор ЗОК, типовые решения ЗОК, стенка ФБС ТР-10, укрытие ТР-20.
